制動單元也叫能量回饋單元！具體外觀，您可點擊紅色字體鏈接查看！制動單元是用來控制能耗電路是否工作的，其具體功能如下：

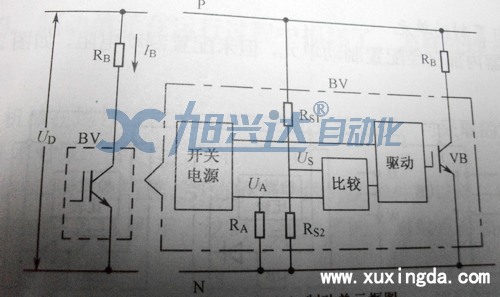

當直流回路的電壓Ud超過規定的上限電壓Udh時，接通耗能電路，使直流回路通過制動電阻Rb釋放能量。
1、開關器件
用于接通與關斷能耗電路，是制動單元的主體。
2、電壓取樣與比較電路
由于功率管VB的驅動電路是低壓電路，只能通過電阻Rs1和Rs2進行分壓，按比例取出Ud的一部分，作為采樣電壓，和穩定不變的基準電壓Ua進行比較，得到控制VB導通或截止的指令信號�；鶞�(zhǔn)電壓Ua的大小應與直流電壓的上限值Udh成比例。
3、驅動電路
驅動電路用于接收比較電路發出的指令，驅動VB導通或截止。
