西門子變頻器故障維修LED狀態顯示說明

西門子變頻器提供以下三種診斷顯示：
1、LED  2、報警代碼  3、診斷參數

這次我們僅對LED診斷顯示作說明，報警代碼診斷將在下次進行講解！

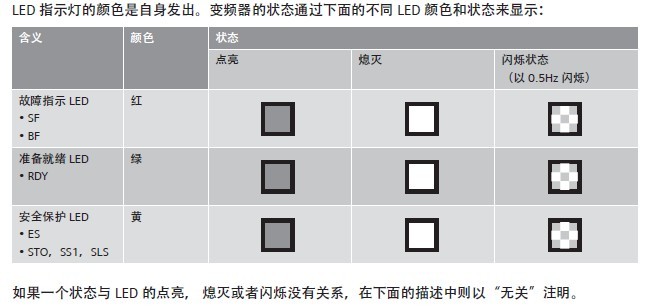

LED 指示燈的顏色是自身發出。變頻器的狀態通過下面的不同 LED 顏色和狀態來顯示：

一般故障 LED（SF）

一般故障 LED 指示了與硬件或者軟件有關的系統本身的錯誤。

• 準備就緒 LED（RDY）

準備就緒 LED 指示了變頻器是否處于只要發送一個控制字就可以運行的準備就緒狀態。

該 LED 并不指示變頻器當前是否處在運行狀態。對于此功能用操作面板做顯示將更加方便，它

不僅能夠顯示任何實際的操作狀態，而且示實際的速度。

• 總線故障 LED（BF）

如果總線發生任何故障，將通過總線故障 LED 顯示出來�？偩�故障可能是由總線本身的信號問

題引起的通訊錯誤（例如一個損壞的 PROFIBUS 數據幀）造成的。

值得注意的是，那些根據內部傳輸?shù)耐ㄓ崕�得出的�?shù)據結構錯誤（例如 PROFIsafe 報文的 CRC

校驗）將不被認作是總線故障。因此，這些故障將通過一般故障 LED 指示。

總線故障 LED 有如下的指示狀態：

－總線故障 LED 熄滅：無總線故障

－總線故障 LED 點亮：與 DP 主站沒有建立連接（進行波特率搜索）

－總線故障 LED 以 0.5Hz 閃爍：I/O 設備沒有進行組態或者組態錯誤（波特率找到，無數據交換）。

• 完成狀態 LED（ES）

完成狀態 LED 用于指示某一觸發的安全保護功能是否已經結束。

• 安全轉矩截止 LED（STO）

安全轉矩截止 LED 用于指示安全保護功能中的安全轉矩截止。

• 安全停車 1 LED（SS1）

安全停車 1 LED 用于指示安全保護功能中的安全停車 1。

• 安全限速 LED（SLS）

安全限速 LED 用于指示安全保護功能中的安全限速。

普通狀態 LED

安全保護功能 LED 狀態指示燈

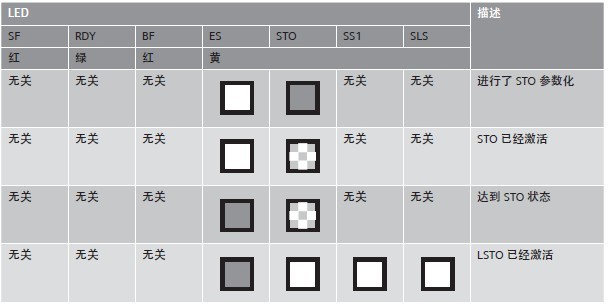

STO 安全保護功能通過 LED 的顯示

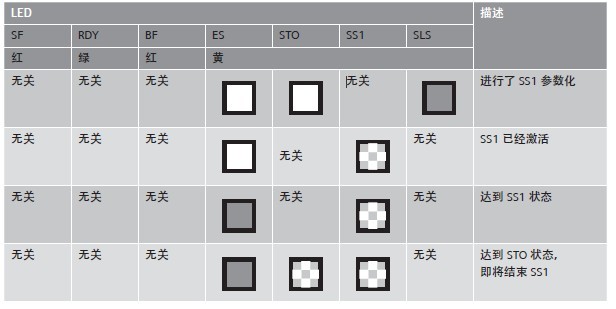

SS1 安全保護功能通過 LED 的顯示

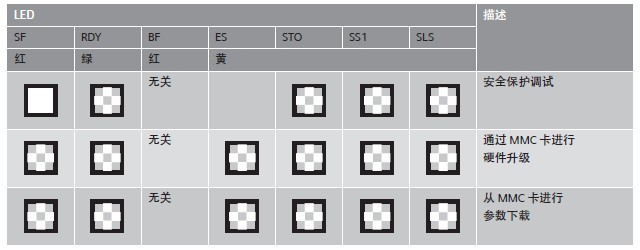

LED 的其他顯示

SLS 安全保護功能通過 LED 的顯示
